Análise Sísmica de Edifícios de Alvenaria: Uma Abordagem Baseada em Macro-elementos com o 3DMacro

A avaliação estrutural de edifícios históricos em alvenaria é, indiscutivelmente, um dos desafios mais complexos na engenharia de estruturas. Ao contrário dos materiais modernos, a alvenaria apresenta uma resposta fortemente não linear e uma enorme discrepância entre a resistência à tração (que é significativamente inferior e difícil de avaliar com precisão) e a resistência à compressão.
Neste artigo, com base no tutorial em vídeo acima, exploramos os desafios da modelação de estruturas de alvenaria e como a estratégia de macro-elementos, implementada no software 3DMacro, oferece uma solução que equilibra o rigor técnico e a eficiência computacional.

O Desafio da Modelação da Alvenaria

Para compreender e simular o comportamento de colapso de edifícios de alvenaria, os engenheiros deparam-se com três grandes obstáculos:

Incertezas Materiais e Mecânicas: A resistência e ductilidade variam drasticamente consoante o tipo de parede e os mecanismos de degradação associados a cargas estáticas, cíclicas ou dinâmicas.
Incertezas Geométricas: Identificar o esquema estrutural exato de edifícios históricos é difícil, lidando-se frequentemente com geometrias altamente irregulares.
Escolha da Estratégia Numérica: Se o modelo ou a introdução de dados forem imprecisos, os resultados serão enganadores, independentemente da complexidade ou do custo computacional do método escolhido.

Embora a análise dinâmica não linear seja o método mais realista para simular o comportamento de um edifício durante um sismo, o seu custo computacional é muito elevado para edifícios de alvenaria. Por isso, a análise pushover (análise estática não linear) tornou-se uma ferramenta incrivelmente útil e eficiente, mostrando a distribuição de danos a diferentes níveis de carga com clareza em termos de resistência e ductilidade.

Limitações dos Modelos Tradicionais

Historicamente, os engenheiros optam entre Modelos de Elementos Finitos (FEM) não lineares ou modelos macro simplificados. O Modelo de Pórtico Equivalente (Equivalent Frame Model) tem sido a escolha mais popular na prática de engenharia, representando uma parede plana como um pórtico de elementos não lineares.

Contudo, este modelo tem limitações consideráveis em edifícios reais. A alvenaria histórica raramente forma uma grelha perfeita; quando as paredes têm formas irregulares ou as aberturas (portas e janelas) não estão perfeitamente alinhadas, decidir onde colocar as "vigas" e os "pilares" do pórtico requer demasiadas simplificações, o que pode induzir erros significativos na análise.

A Solução: Estratégia de Macro-elementos do 3DMacro

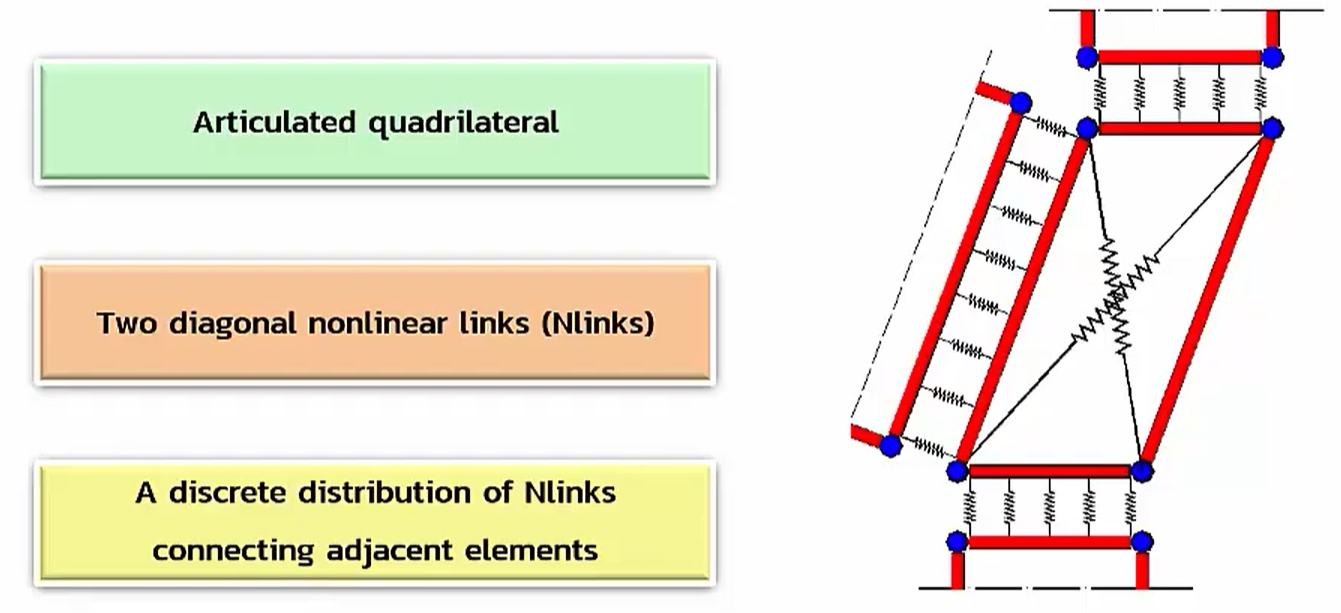

Para resolver o problema da irregularidade, o 3DMacro utiliza a estratégia de macro-elementos. Neste método, cada parede é subdividida em elementos equivalentes representados por um quadrilátero articulado.

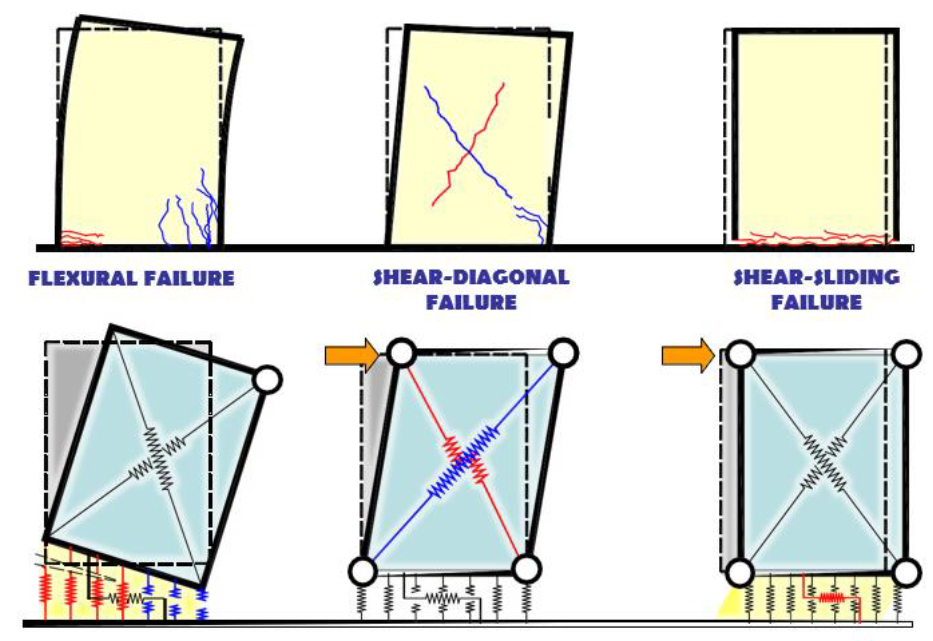

O comportamento mecânico de colapso no plano da parede é captado através de um sistema de ligações (links) não lineares:

Falha por Flexão (Flexural failure): Simulada através de ligações de interface normais ao plano, representando a deformabilidade à flexão da parede e a deformabilidade axial.
Falha por Corte Diagonal (Shear diagonal failure): Captada por duas ligações diagonais não lineares que conectam os vértices do quadrilátero.
Deslizamento por Corte (Shear sliding): Gerido por ligações de interface paralelas ao plano, permitindo simular o deslizamento que ocorre ao longo das juntas de argamassa.

Do ponto de vista da eficiência, cada macro-elemento é governado por apenas quatro graus de liberdade (três para movimentos de corpo rígido e um para descrever a deformabilidade ao corte), o que mantém o tempo de cálculo perfeitamente controlável.

Fluxo de Trabalho e Modelação Integrada

O 3DMacro foi desenhado com uma interface intuitiva que facilita a criação de um modelo fiável. O software divide-se em dois ambientes principais para a construção do modelo geométrico: o editor de planta (plan editor) e o editor de parede (wall editor).

Algumas das principais características do fluxo de trabalho incluem:

Definição de Normas: O utilizador pode selecionar os Eurocódigos Estruturais, o que influencia automaticamente a geração de espectros de resposta elástica e vários parâmetros de conceção baseados no tipo de solo, fator de importância e aceleração de pico no solo.
Versatilidade Estrutural: Para além de edifícios integralmente em alvenaria (existente ou nova), o software permite a modelação de lajes, lintéis e elementos de betão armado, como vigas de coroamento (que podem ser configuradas com comportamento de viga 2D). Também permite gerir o comportamento global do modelo entre 2D e 3D nas opções avançadas.
Reforço Sísmico: É possível simular intervenções de reabilitação modernas, desde materiais compósitos como FRP (fibras de vidro, carbono ou aramida), sistema CAM (fitas de aço inoxidável), até ao encamisamento de aço e alvenaria armada.
Resultados Detalhados: Após a execução de uma análise pushover, o software gera uma curva de capacidade e permite visualizar o padrão de dano em 3D. Cada símbolo que surge nas paredes está associado a um evento específico de falha térmica (flexão, corte, etc.). No final, é possível exportar um relatório técnico com a avaliação da vulnerabilidade sísmica e as verificações de segurança.

Conclusão

Garantir a precisão na modelação de edifícios em alvenaria, respeitando as exigências dos códigos modernos como os Eurocódigos Estruturais, exige ferramentas especializadas. O modelo de macro-elementos presente no 3DMacro apresenta-se como uma evolução altamente recomendável face aos modelos de pórtico equivalente, permitindo aos engenheiros contornar as irregularidades arquitetónicas dos edifícios históricos e avaliar, com fiabilidade e eficiência, o seu desempenho sísmico.
